Конструкция откатных ворот

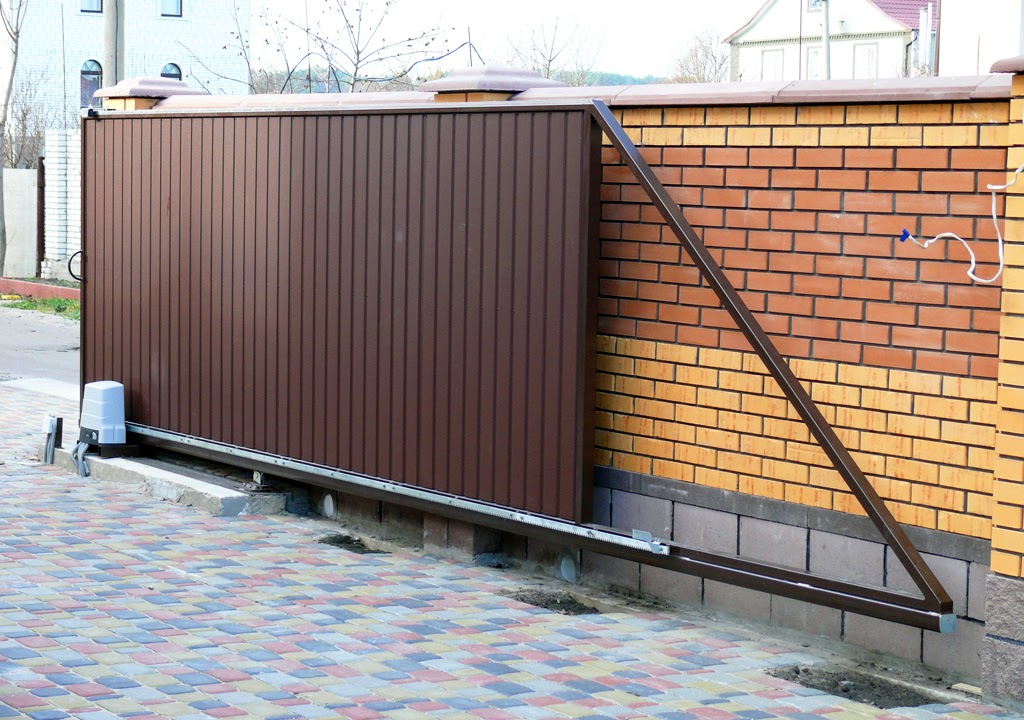

Если разобраться, то откатные раздвижные ворота не так сложно устроены. Простота и надежность конструкции стали одной из причин их широкого распространения. В общем виде она представляет собой консольную балку, один конец которой закреплен, а другой висит в воздухе. На ней висит полотно, которое вместе с балкой передвигается по роликам. Посмотреть готовые изделия вы можете на сайте twt.com.ua, а в этой статье мы рассмотрим конструкцию откатных ворот.

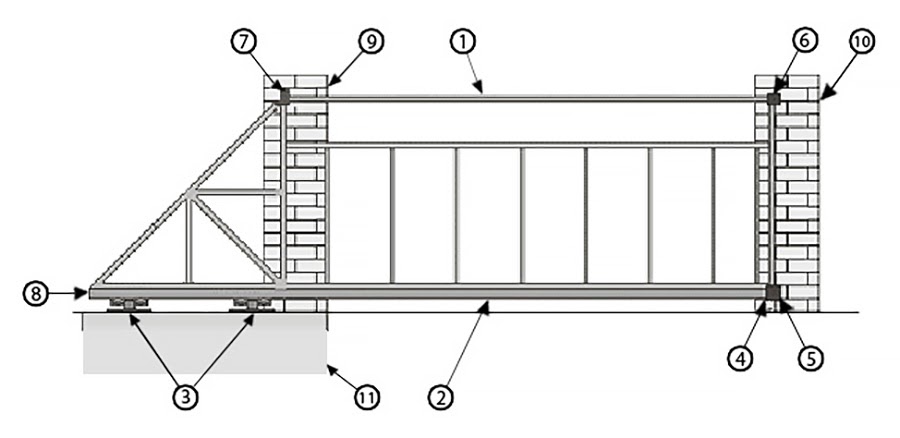

Если рассматривать конструкцию подробнее, то в ней присутствуют следующие элементы и детали: <

• Полотно, которое перекрывает въезд на территорию.

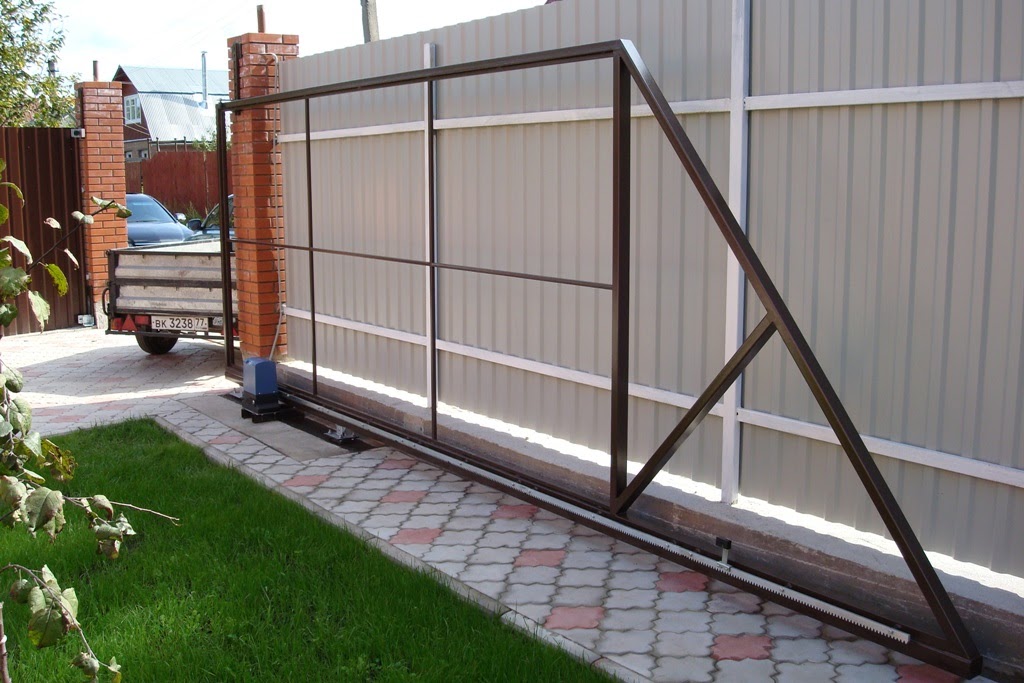

• Силовая рама (1) из профильной металлической трубы, на которую смонтировано полотно.

• Несущая балка (2), приваренная к раме и оснащенная специальным металлическим профилем в виде швеллера.

• Роликовые каретки, опоры или просто ролики (3), которые входят в профиль несущей балки.

• Концевой разгрузочный ролик (4), предназначенный для разгрузки конструкции при полном закрытии.

• Нижний улавливатель (5), в который входит и упирается разгрузочный ролик.

• Верхний улавливатель (6), фиксирующая полотно в закрытом состоянии.

• Направляющая с роликами (7) для исключения боковых качений.

• Заглушки (8), защищающие балку от попадания загрязнений и посторонних предметов.

Улавливатели обеспечивают плавное вхождение полотна при закрывании, ограничивают его ход и отчасти держат конструкцию. Балка передает нагрузку на раму и вместе с полотном может перемещаться влево-вправо по роликовым кареткам. Существуют ворота с нижней, средней и верхней балкой.

Между каретками располагается еще один важный элемент — электропривод, отвечающий за автоматическое открывание. Он приводит полотно в движение через зубчатую рейку. Привод оснащают блоком управления и дополнительными элементами безопасности.

Полотно, которым заполняют раму, может быть выполнено из разных материалов:

• профилированного листа;

• утепленных сэндвич-панелей;

• алюминиевой облицовки.

Основные опорные элементы

Вся конструкция откатных ворот удерживается на трех основных элементах, воспринимающих всю нагрузку:

• опорный столб (9);

• ответный (приемный) столб (10), к которому движется полотно при закрывании;

• фундамент для роликовых кареток (11).

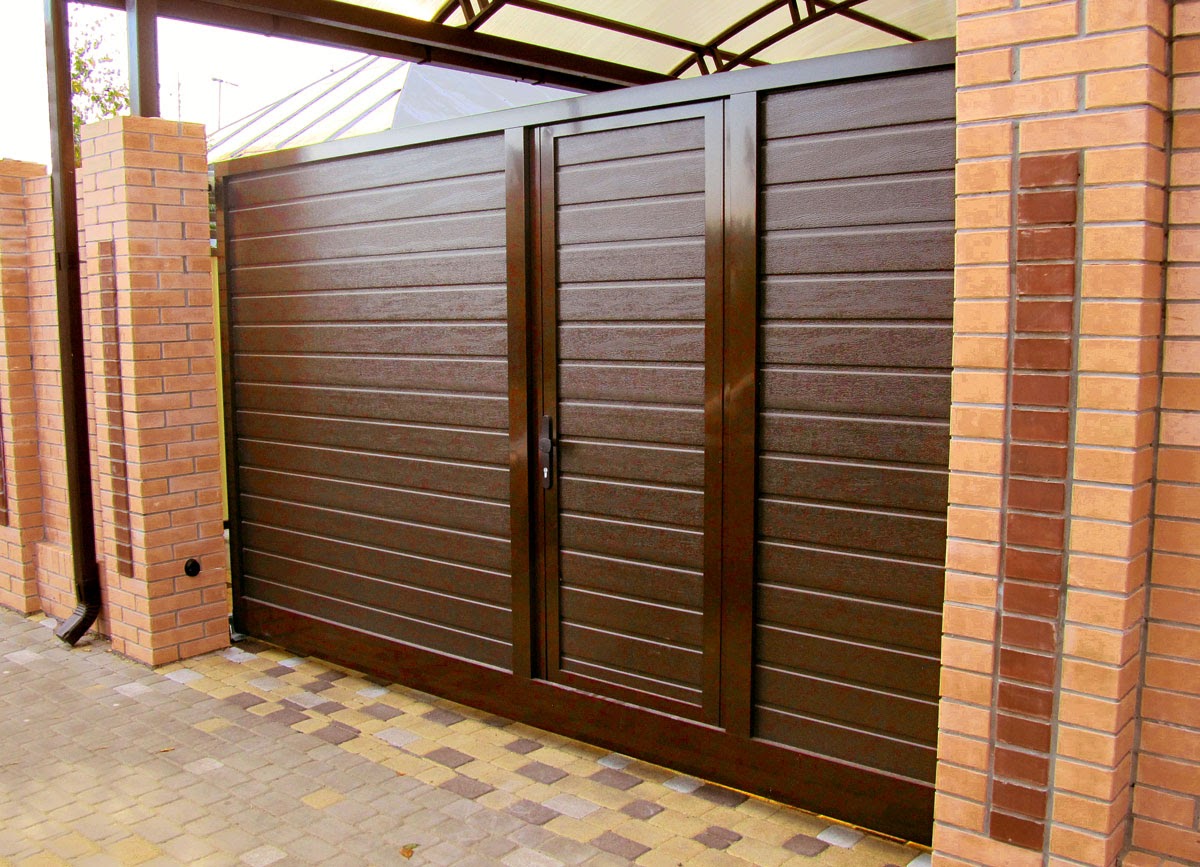

Если на участке уже есть столбы (бетонные, металлические или кирпичные), то они могут быть использованы в качестве опорного и ответного. Как правило, это столбы установленного на территории забора. При необходимости откатными могут быть сделаны и ворота с калиткой, которая просто становится частью их полотна.

В фундаменте предусматривают закладную, с помощью которой затем устанавливаются роликовые каретки. При вспучивании грунта конструкцию створки просто настраивают по высоте с помощью регулировочных гаек на шпильках.
