Які бувають типи теплообмінників та як вибрати найкращий?

Системи теплообміну оточують нас повсюди — в опаленні будинків, на виробництві, у холодильних установках. Але коли справа доходить до вибору теплообмінника, багато хто губиться серед різних моделей. Важливо розуміти, що правильний вибір теплообмінного обладнання впливає не лише на ефективність роботи системи, а й на економію енергоресурсів. Розберімося, які типи теплообмінників бувають, у чому їхні особливості та як підібрати оптимальний варіант саме для ваших потреб.

Основні типи теплообмінників

Розбірні пластинчасті теплообмінники

Це найбільш популярний тип пластинчатих теплообмінників, що застосовується в системах опалення, охолодження та промислових процесах. Вони складаються з набору рифлених пластин, ущільнених гумовими прокладками, що дозволяє розбирати та чистити обладнання.

Переваги:

• Висока ефективність теплообміну завдяки збільшеній площі контакту.
• Простота обслуговування — можна легко розбирати та чистити.
• Гнучкість у зміні конфігурації: можна додавати або забирати пластини.

Недоліки:

• Обмежена стійкість до високих температур i агресивних середовищ.
• Можливість протікань через ущільнення при неправильному обслуговуванні.

Зварні пластинчасті теплообмінники

Цей варіант призначений для роботи в складних умовах, де важлива герметичність i стійкість до високих тиску та температур. Відрізняються від розбірних тим, що пластини з'єднані методом зварювання без ущільнювачів.

Переваги:

• Витримують агресивні середовища та високі температури.
• Висока механічна міцність та вiдсутнiсть проблем з ущільненням.
• Компактні габарити при високих потужностях.

Недоліки:

• Неможливість розбирання для очищення.
• Більш висока вартість.

Зварні пластинчасті теплообмінники з розбірним корпусом

Зварні пластинчасті теплообмінники з розбірним корпусом поєднують у собі переваги зварних конструкцій та зручність обслуговування розбірних моделей. Вони складаються з пакета зварених пластин, укладених у розбірний корпус, що дозволяє отримати високу міцність і герметичність, а також забезпечує доступ для очищення та інспекції внутрішніх поверхонь.​

Переваги:

• Висока стійкість до агресивних середовищ та високих температур. Завдяки зварній конструкції, ці теплообмінники можуть працювати з корозійно-активними рідинами та при екстремальних температурних режимах.​
• Можливість обслуговування. Розбірний корпус дозволяє проводити регулярне очищення та технічний огляд, що подовжує термін служби обладнання.​
• Гнучкість у налаштуванні. Конструкція дозволяє змінювати кількість пластин або конфігурацію теплообмінника відповідно до потреб процесу.​

Недоліки:

• Вища вартість. Через складність конструкції та використання спеціальних матеріалів, такі теплообмінники можуть бути дорожчими у порівнянні з іншими типами.​
• Необхідність кваліфікованого обслуговування. Розбирання та збирання вимагає спеціальних навичок і дотримання технологічних вимог.​

Паяні пластинчасті теплообмінники

Це компактний варіант теплообмінника, у якому пластини спаяні між собою за допомогою мідного або нержавіючого припою. Застосовується в холодильних установках, теплових насосах i невеликих системах опалення.

Переваги:

• Висока ефективність передачі тепла.
• Компактний розмір, що дозволяє легко вмонтовувати.
• Стабільна робота без потреби у зміні ущільнень.

Недоліки:

• Чутливість до забруднення теплоносія.
• Неможливість очищення та ремонту.

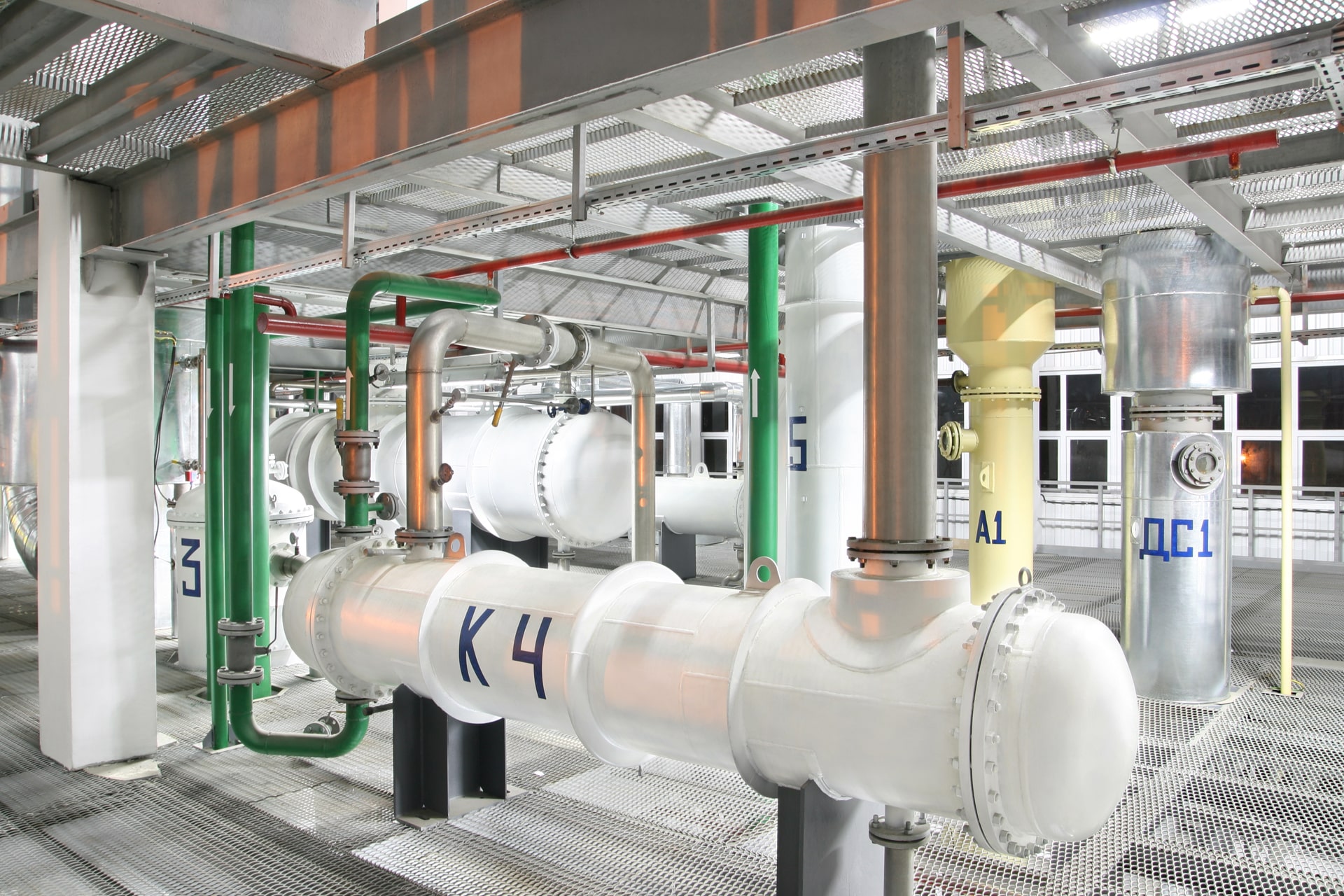

Кожухотрубні теплообмінники
Це класичний тип, який використовують у важких промислових умовах. Складаються з пучка трубок, укладених у металевий кожух.

Переваги:

• Висока надійність i довговічність.
• Здатність працювати при високих температурах i тисках.
• Працюють з агресивними та забрудненими рідинами.

Недоліки:

• Великі габарити та вага.
• Складність в очищенні.

Трубчасті теплообмінники на оребреній трубці

Відрізняються від кожухотрубних тим, що на трубах є оребрення, яке значно збільшує площу теплообміну. Застосовуються у вентиляційних та кондиційних системах.

Переваги:

• Висока ефективність завдяки збільшеній поверхні теплообміну.
• Стабільність роботи навіть при високих навантаженнях.
• Довговічність.

Недоліки:

• Більш висока ціна у порівнянні з класичними моделями.
• Необхідність регулярного очищення від пилу та бруду.

Як підібрати теплообмінник?

Вибираючи теплообмінне обладнання, варто звертати увагу на його призначення, адже для побутового використання підійдуть паяні та розбірні пластинчасті теплообмінники, а для промисловості — кожухотрубні або зварні. Також важливо враховувати робочі параметри, зокрема температуру та тиск робочого середовища.

Матеріал виготовлення є ще одним ключовим аспектом. Наприклад, для агресивних середовищ краще використовувати титан або спеціальні сплави. Крім того, слід звернути увагу на простоту обслуговування, де розбірні моделі є зручнішими для регулярного очищення.

Різноманіття теплообмінного обладнання дозволяє обрати найкращий варіант для конкретних умов експлуатації. Важливо правильно оцінити потрібні параметри та технічні особливості, щоб отримати ефективне та довговічне рішення. Необхідно враховувати такі аспекти, як:

• теплова потужність,
• робочі температури,
• тиск,
• тип теплоносія,
• хімічна сумісність,
• гідравлічний опір,
• доступність для обслуговування,
• вартість.

Ретельний аналіз цих факторів дозволяє мінімізувати ризики, пов'язані з некоректною роботою обладнання, збільшити термін його служби та оптимізувати енергоефективність технологічного процесу. Крім того, важливо звертати увагу на сучасні тенденції у виробництві теплообмінного обладнання, що пропонують інноваційні матеріали та конструкції, які забезпечують підвищену ефективність та екологічність.
