Зачем нужен фильтр АКПП и как он работает

Современная автоматическая трансмиссия представляет собой высокоточный гидравлический механизм, где качество рабочей жидкости напрямую влияет на надежность всей системы. В процессе эксплуатации трансмиссионное масло неизбежно загрязняется продуктами износа фрикционных элементов, металлической стружкой от шестерен и внешними частицами, попадающими через систему вентиляции картера. Эти микроскопические загрязнения способны блокировать тончайшие каналы гидроблока и нарушать работу прецизионных соленоидов, поэтому качественный фильтр АКПП становится незаменимым элементом защиты дорогостоящих компонентов.

Задерживая абразивные частицы размером свыше 40–50 микрон, фильтрующий элемент обеспечивает стабильное давление в гидросистеме и предотвращает преждевременный износ клапанов, что критически необходимо для корректного переключения передач и долговечности трансмиссии.

Конструкция детали

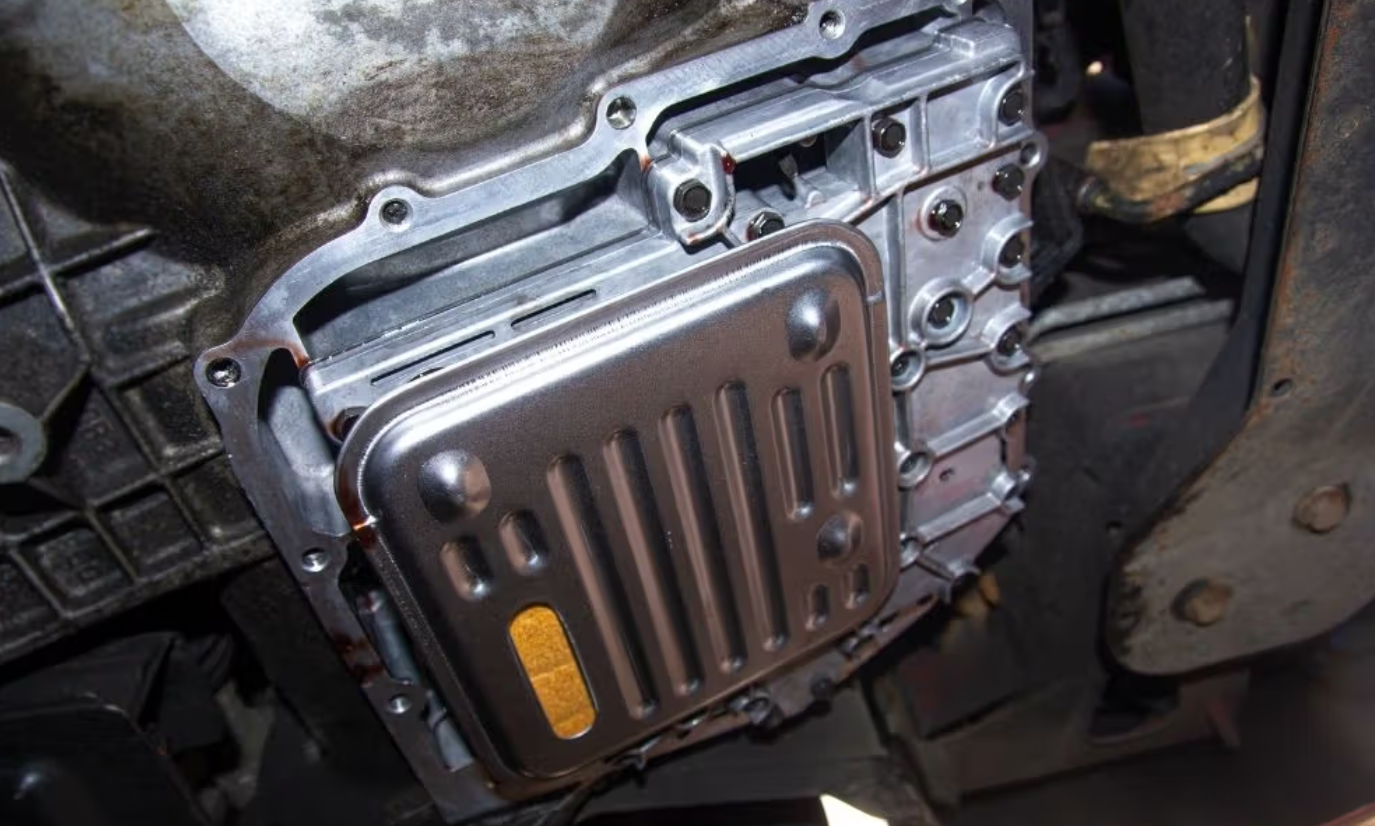

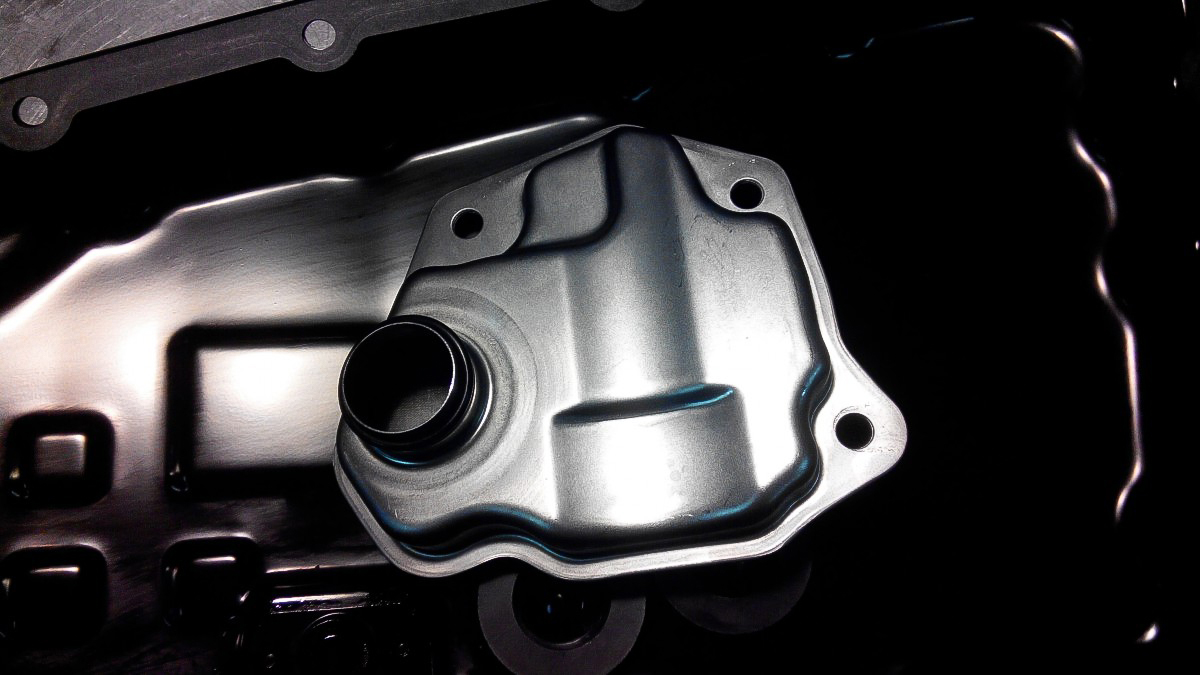

Фильтр автоматической трансмиссии представляет собой многослойную систему очистки, размещенную в герметичном корпусе из армированного пластика или штампованного металла. Основу фильтрующего элемента составляет специализированная микропористая бумага с гофрированной структурой, которая обеспечивает максимальную площадь контакта с проходящим маслом при компактных размерах узла.

Для предварительной очистки от крупных механических частиц используют металлическую сетку грубой фильтрации, расположенную на входе потока. Магнитные вставки, интегрированные в корпус или поддон коробки, притягивают и удерживают ферромагнитные частицы износа. Уплотнительные кольца и прокладки обеспечивают герметичность соединения с посадочными местами в корпусе АКПП, предотвращая перетечки масла в обход фильтрующего элемента.

Как работает фильтр АКПП и его ресурс

Рабочий цикл основан на принудительной циркуляции трансмиссионного масла через многоступенчатую систему очистки под действием давления масляного насоса. Загрязненная жидкость поступает через входное отверстие, где металлическая сетка задерживает крупные механические частицы, после чего масло проходит через основной фильтрующий элемент, где микропоры бумажной структуры улавливают абразивные включения.

По мере накопления загрязнений пропускная способность компонента снижается, что приводит к росту перепада давления в системе. При критическом засорении срабатывает байпасный клапан, позволяющий маслу циркулировать в обход запчасти, предотвращая масляное голодание гидросистемы. Ресурс фильтрующего элемента составляет 60–80 тыс. км при нормальных условиях эксплуатации, однако агрессивные режимы работы значительно сокращают срок службы:

• частые пробки и светофоры;
• буксировка тяжелых прицепов;
• спортивная езда с резкими ускорениями.

Признаки износа проявляются задержками переключения передач, рывками при трогании и перегревом трансмиссии.
