При монтуванні електрощитів чимало хто плутає дифавтомат та ПЗВ. Розберемось, яка різниця між УЗО і дифавтоматом, що краще вибрати для конкретних цілей. Нагадаємо, що ПЗВ — пристрої захисного відключення, призначені для автоматичного вимкнення в разі витоку струму, спричиненого несправністю електропроводки або електроприладів.
Диференційний вимикач — це комбіноване електротехнічне устаткування, що одночасно містить у собі функцію ПЗВ та автоматичного вимикача. Простими словами функціонал ПЗВ — це частина дифавтомата. Чи означає це, що всім слід встановлювати тільки дифавтомат? Звісно, ні. Встановлювати ці пристрої потрібно окремо, виходячи з цілей у проєкті.
Відмінності ПЗВ від диференціального автомата

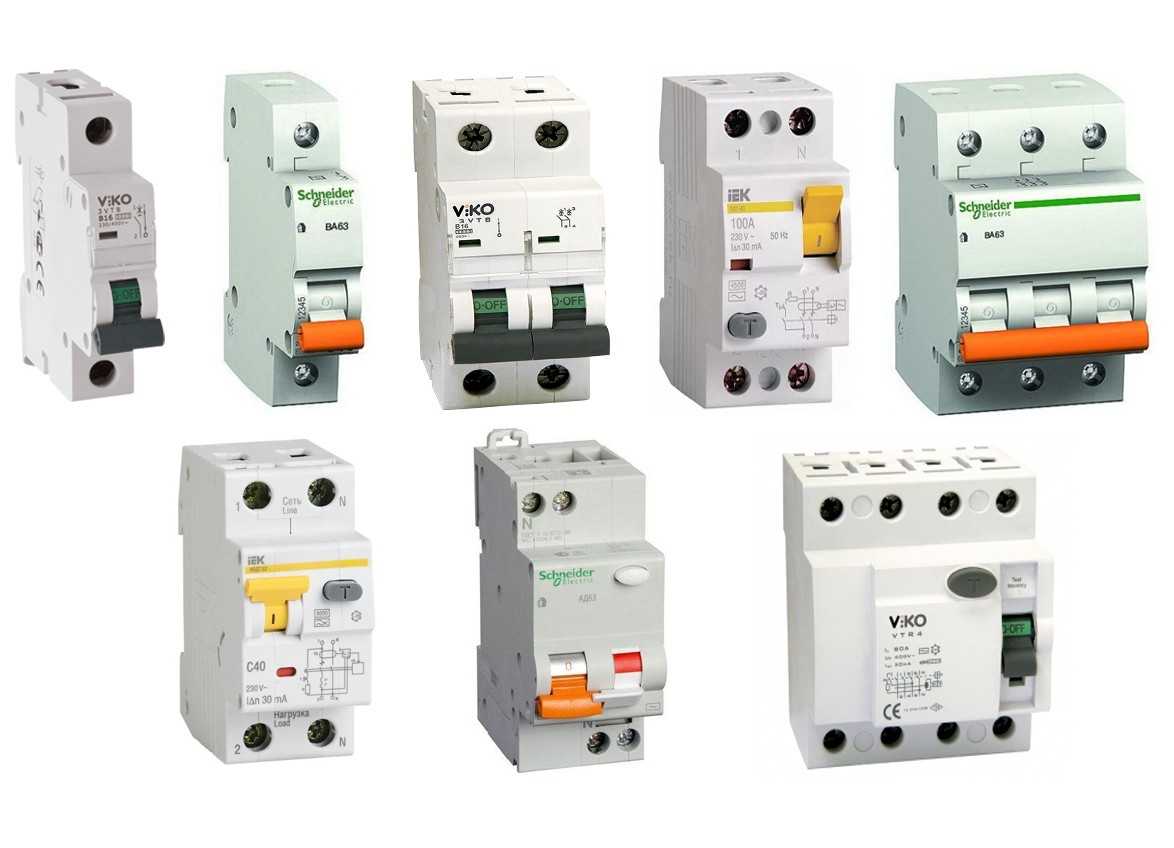

Зовні пристрої практично ідентичні. Розрізнити їх буває важко навіть електрикам-початківцям. Неправильний вибір устаткування призведе не тільки до некоректної роботи електроприладів, а й до виникнення аварійних ситуацій.
Розглянемо, яка різниця між УЗО і дифавтоматом:
1. Функціональність. УЗО автомат призначений для запобігання критичних ситуацій внаслідок витоку струму, що не перевищує 30 мА для захисту людини та 0.5A для протипожежного захисту. Диференційний вимикач розмикає електричний ланцюг за всіх можливих позаштатних ситуацій: короткого замикання, витоку струму, рівень струму, що перевищує номінальне значення в кілька разів.
2. Візуальні відмінності. На бічній або лицьовій стороні виробу виробники електротехніки, як правило, вказують тип електроприладу.
3. Маркування. На лицьовій частині ПЗВ вказуються тільки числа, наприклад «16А», а на диференційному автоматі вказується буква B, C, D, що означає виключальну здатність розчіплювачів.
4. Електричні схеми на торцевій частині. Накреслення диференційного трансформатора (овального прямокутника), теплового та електромагнітного розчіплювача означають, що це дифавтомат.
5. Геометричні розміри. Обидва типи устаткування — модульні з уніфікованим розміром. Сучасні прилади компактні, завдяки чому без проблем вміщаються в стандартні бокси (2 модулі — для мереж 220V, 4 модулі — для мережі 380V).
Що вибрати — дифавтомат чи ПЗВ?

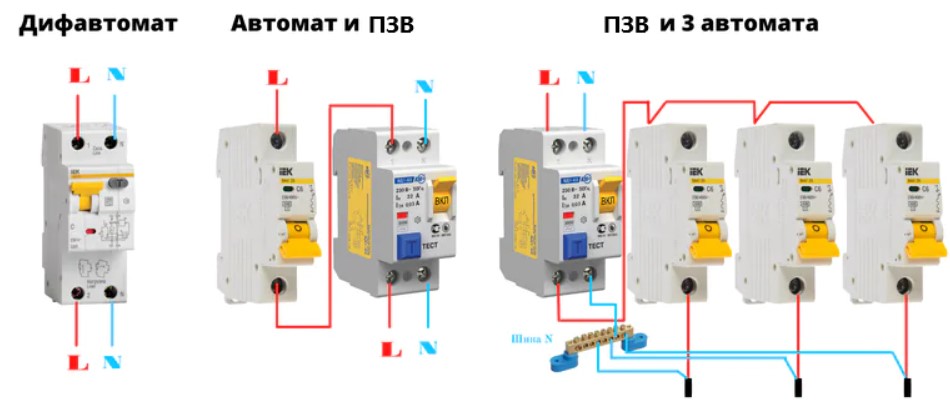

Автоматичний вимикач диференційного струму встановлюють у розподільних щитах житлових або громадських будинків як самостійний пристрій. Пристрої захисного відключення, що захищають електроприлади й проводку від струмів витоку, встановлюються в щитку після автоматичного вимикача. Функціонують вони в парі, разом діють за принципом дифавтомата. Виникає актуальне питання: «Що вибрати — дифавтомат або ПЗВ?».
Розглянемо плюси і мінуси обох варіантів:
1. Місце на DIN-рейці завжди обмежене. Схема УЗО + автомат займає 3 модулі, тоді як диференційний вимикач — лише 2. У нових будинках електроспоживачі завжди поділяються на кілька груп, отже ПЗВ + автомат має бути для кожної групи. Таким чином, встановлюючи дифавтомат, ви економите досить багато місця в боксі.
2. На користь встановлення дифавтомата слід виділити банальну простоту монтажу, адже встановити один пристрій легше і швидше, ніж два.
3. Професіонали, які встановлюють схему УЗО + автомат, кажуть, що цей спосіб кращий, тому що в разі виникнення нештатної ситуації проблему її виникнення визначити легше.
4. Вартість приладів — найчастіше комплект ПЗВ + автомат виявиться дешевшим, ніж диференційний вимикач з одними й тими ж параметрами.
З погляду надійності ПЗВ та дифавтомат повністю ідентичні, тому можна вибрати будь-який пристрій, виходячи з персональних потреб. Компанія SKYENERGY пропонує купити дифавтомат, різні моделі ПЗВ — у каталозі презентовані різні моделі приладів, що допоможе вам зробити правильний вибір.
